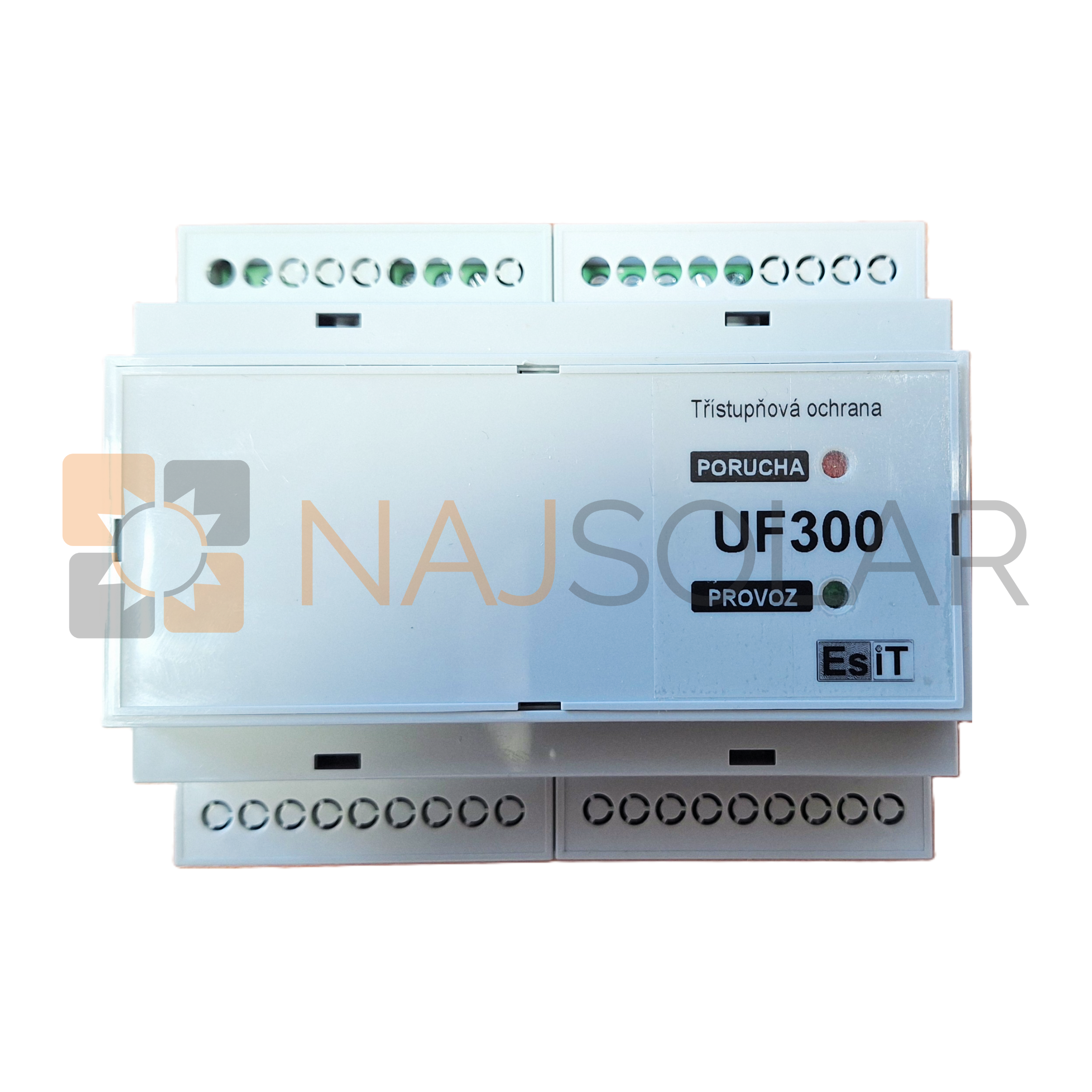

UF300 Trojstupňová ochrana

S rozvojom a neustálym zvyšovaním počtu fotovoltaických elektrární vznikla požiadavka okamžitého odpojenia FVE pri poruche siete a opätovného pripojenia po definovanom čase po odznení poruchy. UF300 slúži teda pre ochranu siete pred nežiaducimi účinkami malých zdrojov pripojených k sieti a zároveň ako ochrana týchto zdrojov pred účinkami porúch siete. Pri väčších elektrárňach je požiadavka zo strany rozvodných závodov vybaviť FVE ochranou trojstupňovou..

To rieši zariadenie UF300. Obsahuje relé, ktoré cez stýkač pripája FVE k sieti. Meria napätie v jednej alebo v troch fázach (je možné zvoliť) a frekvenciu, pre obe veličiny je možné nastaviť dve sady medzí a ku každej čas vybavenia. Nastavenie sa vykonáva pomocou PC, cez rozhranie USB. PC aplikácia ďalej zobrazuje aktuálne hodnoty meraných veličín a stav prístroja. Ďalej je možné vyčítať až históriu o správaní prístroja. Aktuálny stav ochrany je indikovaný dvoma LED diódami.

Technické parametre:

   - Vstupy:     3x 230V AC

   - Výstupy:  1x Relé 30V DC / 250V AC / 5A

   - Rozsah a presnosť merania napätia: 0 ÷ 320V ± 1%

   - Rozsah a presnosť merania frekvencie: 20 ÷ 200Hz ± 0,05 %

   - Napájanie / spotreba: 230V / 50Hz / 3W

   - Signalizácia stavu: 2x LED dióda

   - Obsluha, nastavenie. PC program, pripojenie cez USB rozhranie

Ochrana určená pre FVE do 99,99kW.

Rozmery: 106 x 90 x 58 mm

Na stiahnutie:

- UF300 - návod

- UF300 - software

- USB Driver do 2022 FTDI

- USB Driver nový od 2022 CH340
